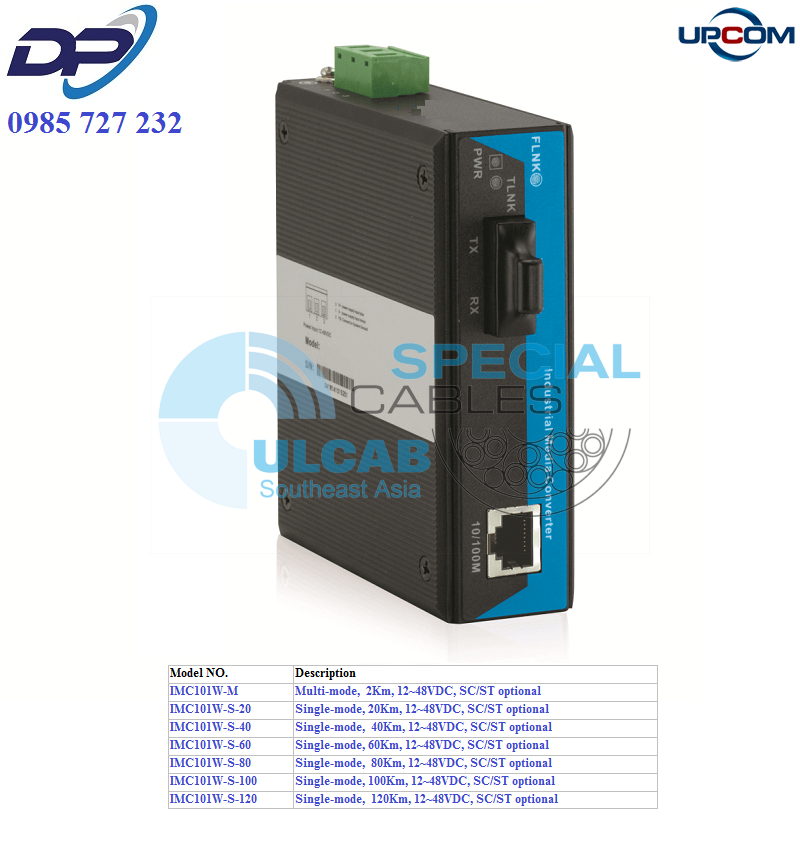

Bộ chuyển đổi UPCOM ( IMC101W-S-20 ) 1-port 10/100M Industrial Media Converter, Single-mode, 20Km, 12~48VDC, SC/ST optional | Chính Hãng – Giá Tốt Nhất – Giá Rẻ Nhất
1 cổng 10/100M công nghiệp chuyển đổi Media (12V ~ 48VDC)
IMC101
IMC101 là bộ chuyển đổi Ethernet công nghiệp 10/100Base-TX tốc độ cao, dễ dàng kết nối máy chủ, bộ lặp, chuyển đổi, thiết bị tới thiết bị, có thể thỏa mãn nhu cầu của khách hàng đối với đường dài, tốc độ cao và phát sóng rộng. Bên cạnh đó, IMC101 hỗ trợ cài đặt chế độ / mức độ chế độ làm việc điện. IMC101series hỗ trợ 1 cổng TP và 1 cổng quang. Hỗ trợ TP (RJ45) 10 / 100Base-T (X), chế độ Full / Half duplex, và kết nối MDI / MDI-X tự động; 100BaseFX hỗ trợ một hoặc nhiều chế độ, đầu nối SC / ST, tùy chọn. IMC101adopts thiết kế tiêu chuẩn ngành, bảo vệ IP30, vỏ kim loại cường độ cao, đầu vào nguồn (12V ~ 48VDC), nhiệt độ làm việc từ 40 đến 75 ° C.
Giới thiệu
IMC101 là bộ chuyển đổi Ethernet công nghiệp 10 / 100Base-TX tốc độ cao, dễ dàng kết nối máy chủ, bộ lặp, chuyển đổi, thiết bị tới thiết bị, có thể thỏa mãn nhu cầu của khách hàng đối với đường dài, tốc độ cao và phát sóng rộng. Bên cạnh đó, IMC101 hỗ trợ cài đặt chế độ / mức độ chế độ làm việc điện.
IMC101series hỗ trợ 1 cổng TP và 1 cổng quang. Hỗ trợ TP (RJ45) 10 / 100Base-T (X), chế độ Full / Half duplex, và kết nối MDI / MDI-X tự động; 100BaseFX hỗ trợ một hoặc nhiều chế độ, đầu nối SC / ST, tùy chọn.
IMC101adopts thiết kế tiêu chuẩn ngành, bảo vệ IP30, vỏ kim loại cường độ cao, đầu vào nguồn (12V ~ 48VDC), nhiệt độ làm việc từ 40 đến 75°C.
Tính năng, đặc điểm
1. IEEE802.3 / 802.3u / 802.3x, lưu trữ và chuyển tiếp
2. Cung cấp 1 cổng 10 / 100Based-TX và 1 cổng 100M sợi quang
3. 10 / 100M, duplex F / H, đàm phán tự động MDI / MDI-X
4. -40 đến 75 ° C nhiệt độ hoạt động
5. Thiết kế cho các ứng dụng công nghiệp. IP30 bảo vệ,
6. vỏ kim loại bằng thép cường lực mạnh mẽ, gắn trên thanh DIN
7. Plug-and-play, dễ cài đặt
| Technology | |
| Standards | IEEE802.1 10Base-T, IEEE802.3u, 100Base-TX, IEEE802.3 100Base-FX |
| RJ45 port rate | 10/100BaseT(X) auto connection, F/H duplex or force work mode and support MDI/MDI-X connection |
| Fiber Ports | 100BaseFX ports (SC/ST optional)
Single-mode: 20, 40,60, 80, 120Km,optional Multi-mode: 2Km,Wavelength: 850nm, 1310nm, 1550nm |
| Typical 100Base-FX | Multi-mode: 155Mbps, 1310nm, 2Km,average output≥-18dBm,sensitivity≤-35dBm
Single-mode: 155Mbps, 1310nm, 20Km,average output≥-12dBm, sensitivity≤-36dBm |
| Power | |
| Input Voltage | 24VDC (12VDC~48VDC) |
| Opposite connection protection | |
| Connector | 3 bit 7.62mm terminal block |
| Consumption | |
| No load consumption | 1.2W@24VDC |
| Full load consumption | 1.368W@24VDC |
| Indicator | |
| Port indicator | TLINK, FLINK |
| Power indicator | PWR |
| Mechanical | |
| Dimensions | 110mm×35mm×95mm (H×W×D) |
| Casing | IP40 protection, Metal case |
| Weight | 340g |
| Environmental | |
| Operating Temperature | -40 to 75°C |
| Storage Temperature | -45 to 85 °C |
| Ambient Relative Humidity | 10% to 95% (non-condensing) |
| Approvals | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2(ESD), level 4
EN61000-4-3(RS), level 4 EN61000-4-4(EFT), level 4 EN61000-4-5 (Surge), level 4 EN61000-4-6 (CS), level 4 EN61000-4-8, level 4 EN61000-4-11, level 4 |
| Shock | IEC 60068-2-27 PASS |
| Free Fall | IEC 60068-2-32 PASS |
| Vibration | IEC 60068-2-6 PASS |
| Warranty | 5 years |
| Model NO. | Description |
| IMC101W-M | Multi-mode, 2Km, 12~48VDC, SC/ST optional |
| IMC101W-S-20 | Single-mode, 20Km, 12~48VDC, SC/ST optional |
| IMC101W-S-40 | Single-mode, 40Km, 12~48VDC, SC/ST optional |
| IMC101W-S-60 | Single-mode, 60Km, 12~48VDC, SC/ST optional |
| IMC101W-S-80 | Single-mode, 80Km, 12~48VDC, SC/ST optional |
| IMC101W-S-100 | Single-mode, 100Km, 12~48VDC, SC/ST optional |
| IMC101W-S-120 | Single-mode, 120Km, 12~48VDC, SC/ST optional |
| IMC101W-SS-20 | Single-mode, single fiber, 20Km, 12~48VDC, SC/ST optional |
| IMC101W-SS-40 | Single-mode, single fiber, 40Km, 12~48VDC, SC/ST optional |
| IMC101W-SS-60 | Single-mode, single fiber, 60Km, 12~48VDC, SC/ST optional |
| IMC101W-SS-80 | Single-mode, single fiber, 80Km, 12~48VDC, SC/ST optional |
DATA SHEET
